アナログ半導体の製造にはノウハウが必要で、基本的に内製だろう——こう考えている人は少なくないだろう。その考えをいとも簡単に否定したのは、アナログ・デバイセズ代表取締役社長の中村勝史氏（図1）の発言だ。「米Analog Devices（アナログ・デバイセズ、以下ADI）ではアナログもデジタルも内製は半分で、残りは外部のファウンドリーに製造委託している」（同氏）。
ADIは1965年創業の老舗半導体メーカーである。最初の製品はオペアンプモジュールだった。1970年代にはデータコンバーター（A-D変換器/D-A変換器）ICを発売した。1980年代には、A-D変換器の後段に接続するICが重要になるとしてDSP（Digital Signal Processor）へ進出している。2016年に電源ICメーカー大手の米Linear Technology（リニアテクノロジー）を、2020年に中堅アナログ半導体メーカーの米Maxim Integrated Products（マキシム・インテグレーテド・プロダクツ）をそれぞれ買収した。現在、ADIは約7万5000品種を超える製品をそろえている。売上高は、大きい順にデータコンバーター、アンプ、電源IC、有線通信/インターフェース、無線通信、DSPだという。2022会計年度の売上高は120億米ドル（約1兆8100億円）で、従業員数は約2万5000人である。
中村氏によれば、ADIがファブライト化、すなわち、自社の工場と外部のファウンドリーの両方でICを製造するようになったきっかけは、台湾TSMC（台湾積体電路製造）が創業したことだという。TSMCは1987年の創業である。デジタルIC（ロジックIC）の半導体メーカーでファブライト化の動きが目立つようになったのは、2011年にTSMCが28nm世代プロセスでの製造を始めた頃だ。それに比べて、ADIがファブライトになったのは非常に早かった。

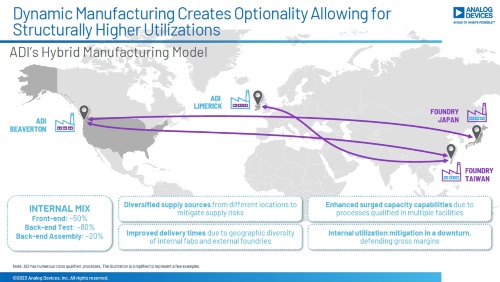

ADIの2022年における内製比率（売上高ベースの比率）は、前工程（拡散工程）で50％、後工程のうちテストは80％、後工程の組み立て（パッケージング）は20％である（図2）。中村氏によれば、この内製比率は結果であって、目標は特に設置していない。従って、年によって比率は変動するという。現在、ADIが製造委託しているファウンドリーは10の国や地域にある約20社で、拠点数は合計で約50に上る。この中には日本にあるファウンドリーも含まれるが、「具体的な社名は明かせない」（同氏）という。なお先端ロジックプロセスを手掛けるTSMCや韓国Samsung Electronics（サムスン電子）もアナログICの製造受託を行っている。またアナログ専業のファウンドリーではイスラエルTower Semiconductor（タワーセミコンダクター）が大手として知られている。この他に、特定のプロセスを扱う結構な数のアナログファウンドリーが世界にはある。
自社でも外部ファウンドリーでも造れる体制へ

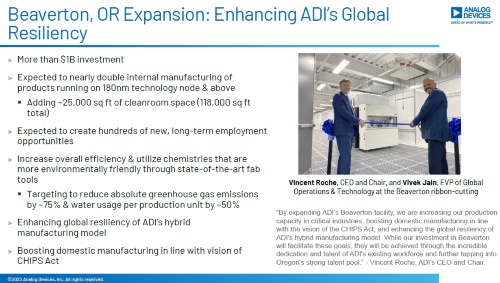

ADI自身の主力工場は、米オレゴン州のビーバートンと、アイルランドのリムリックの2カ所である。今後の半導体需要の高まりと供給安定化に向けて、2カ所の製造拠点への大型投資を行うことを今年（2023年）発表した。具体的には、ビーバートン工場には10億米ドル（約1510億円）を投じて主に180nmプロセスの製造能力を約2倍に引き上げる 日本語ニュースリリース 。同工場のクリーンルームの総面積は約1万960平方メートルへ拡張される（図3）。
リムリックへは6億3000万ユーロ（約1020億円）を投じる 日本語ニュースリリース 。これによって、約4180平方メートルの新たな研究開発・製造施設を建てる。リムリックの生産能力は3倍以上になる。なおリムリックの主な製造プロセスは350n～700nmである。さらに、電源ICの製造を担う米ワシントン州カマスの工場の生産能力も1.5倍に引き上げる計画だという。
今回の生産能力増強では、これまでにない取り組みがある。すなわち、自社工場と外部ファウンドリーとで同じ製品を造れるようにする。これまでは、製品ごとに製造拠点は決まっていて、自社工場で造る製品は外部ファウンドリーには委託しないし、外部ファウンドリーに製造委託した製品は自社工場では造ることはなかった。いわゆる地政学的リスクや災害発生時のレジリエンスに向けて、自社でも外部ファウンドリーでも造れる体制にする。
